课程 · 8 课

卡尺测量入门

八课，从校零到制定测量方案：读游标、带表和数显卡尺，测常见工件，避开常见错误，按公差判定合格。每一课都配有讲解、演示和实训室练习。

第 1 课

卡尺基本功

读数之前，先会正确握持、校零和合拢卡尺。

学完你能

• 擦净并闭合量爪后检查零位。
• 工件放在量爪根部，与尺身垂直。
• 用轻而均匀的力合拢后再读数。

在实训室中学这一课 → 读讲解：卡尺使用与读数指南

看演示 · 0:38

在实训室中练习

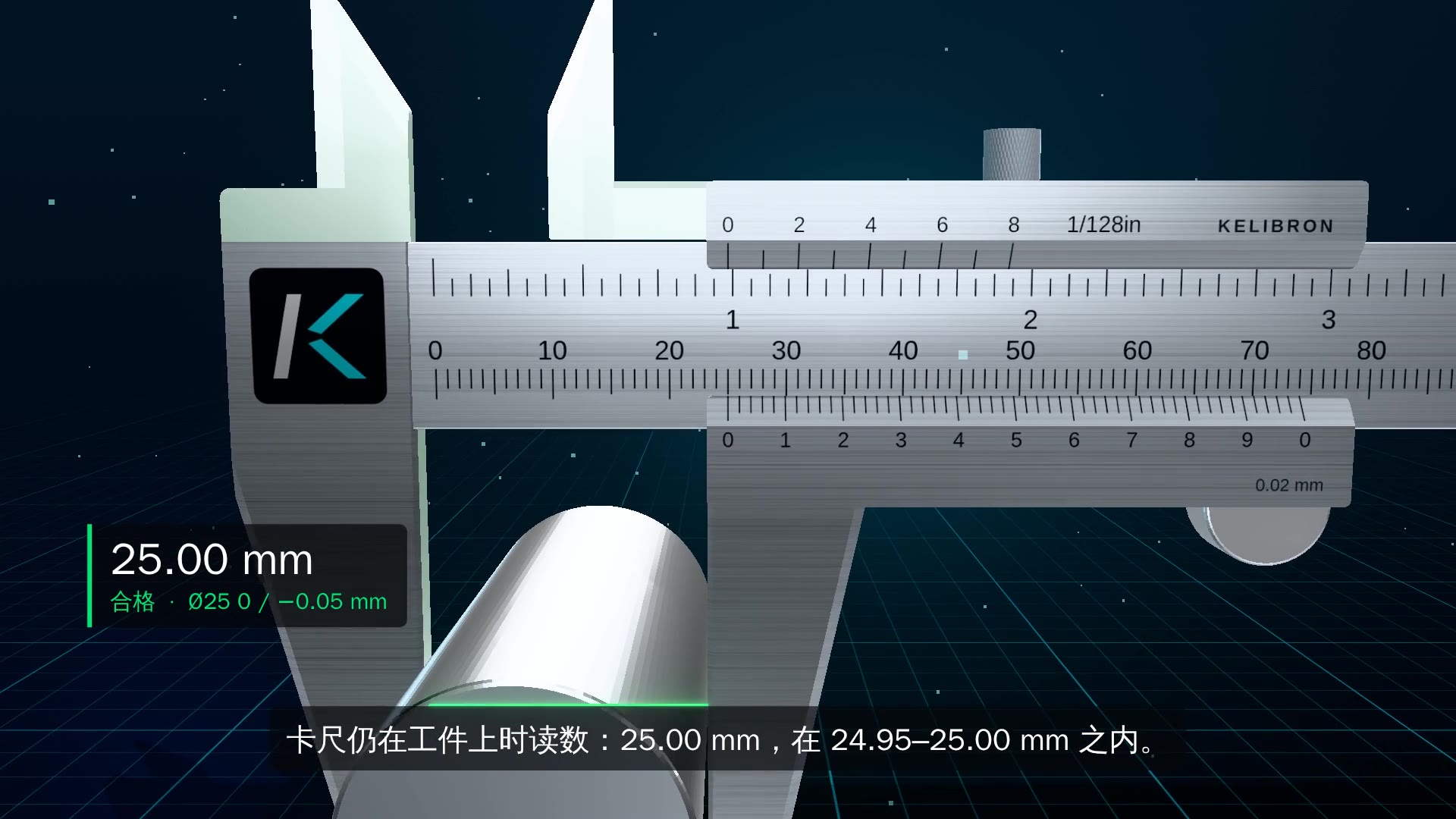

• 游标卡尺在 Ø25 轴上读游标卡尺（读数视角）
• 数显卡尺数显卡尺测台阶轴（读数视角）

第 2 课

读游标卡尺

用 0.02 mm 游标卡尺读出外径、内径和深度。

学完你能

• 先读游标零线前主尺上的整毫米数。
• 找到与主尺刻线对齐的游标刻线，加上格数 × 0.02 mm。
• 内孔用内测量爪，深度用深度尺。

在实训室中学这一课 → 读讲解：游标卡尺怎么读

看演示 · 0:28

在实训室中练习

• 游标卡尺在 Ø25 轴上读游标卡尺（读数视角）
• 游标卡尺游标卡尺测盲孔件内径
• 游标卡尺游标卡尺测盲孔深度

第 3 课

读带表卡尺

读带表卡尺：尺身上的毫米数加表盘上的百分位。

学完你能

• 从尺身刻度读出整毫米数。
• 加上表针指示的百分位。
• 测量前闭合量爪，转动表圈对零。

在实训室中学这一课 → 读讲解：带表卡尺怎么读

看演示 · 0:28

在实训室中练习

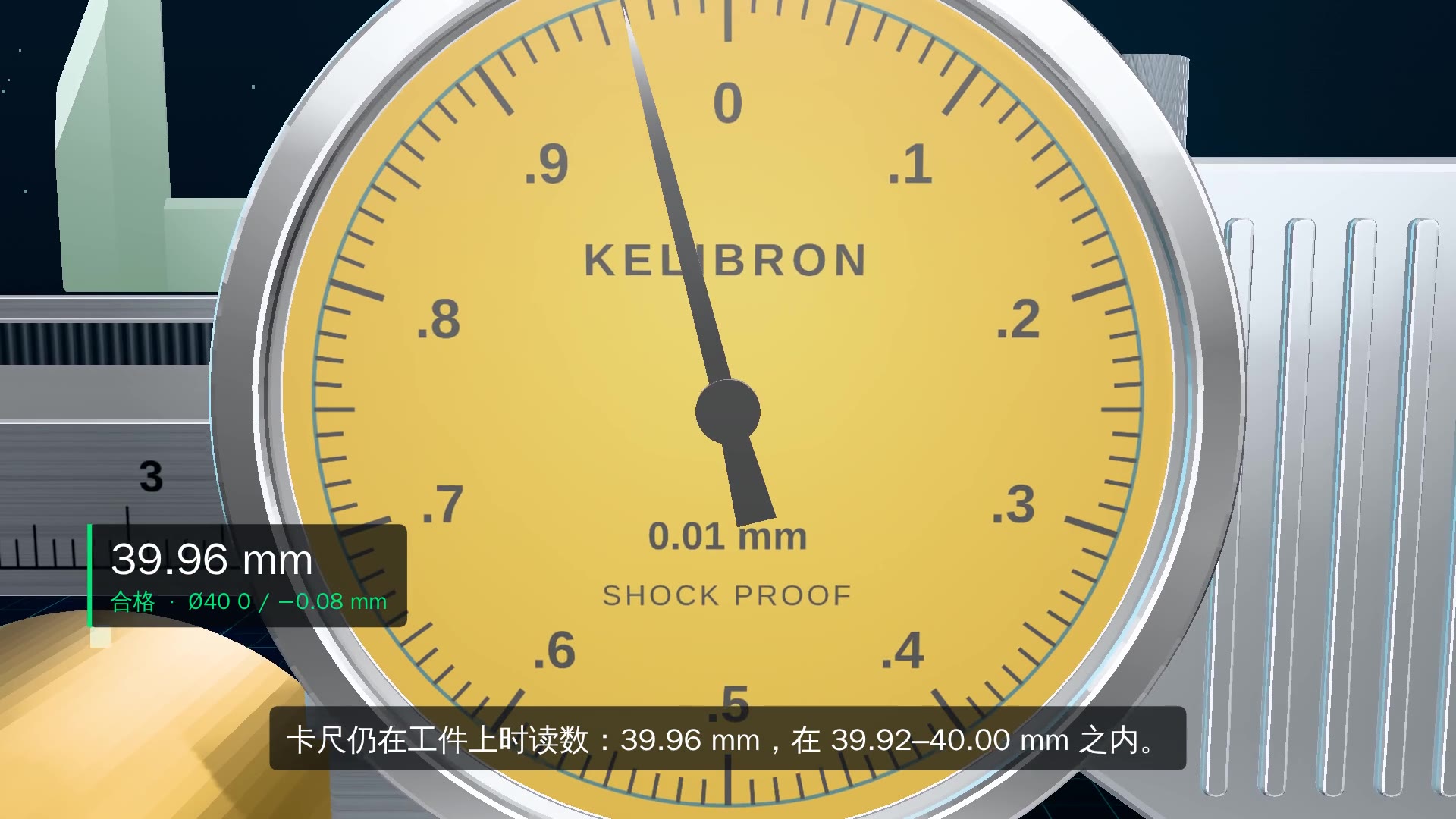

• 带表卡尺在轴套上读带表卡尺（读数视角）
• 带表卡尺 · 错误用法错误用法：带表卡尺表圈未归零

第 4 课

用数显卡尺

会用数显卡尺测量，并知道什么时候零位可信。

学完你能

• 擦净并闭合量爪后置零。
• 读显示值，并确认单位是毫米。
• 发现量爪闭合后显示不回零的情况。

在实训室中学这一课 → 读讲解：数显卡尺怎么用

看演示 · 0:38

在实训室中练习

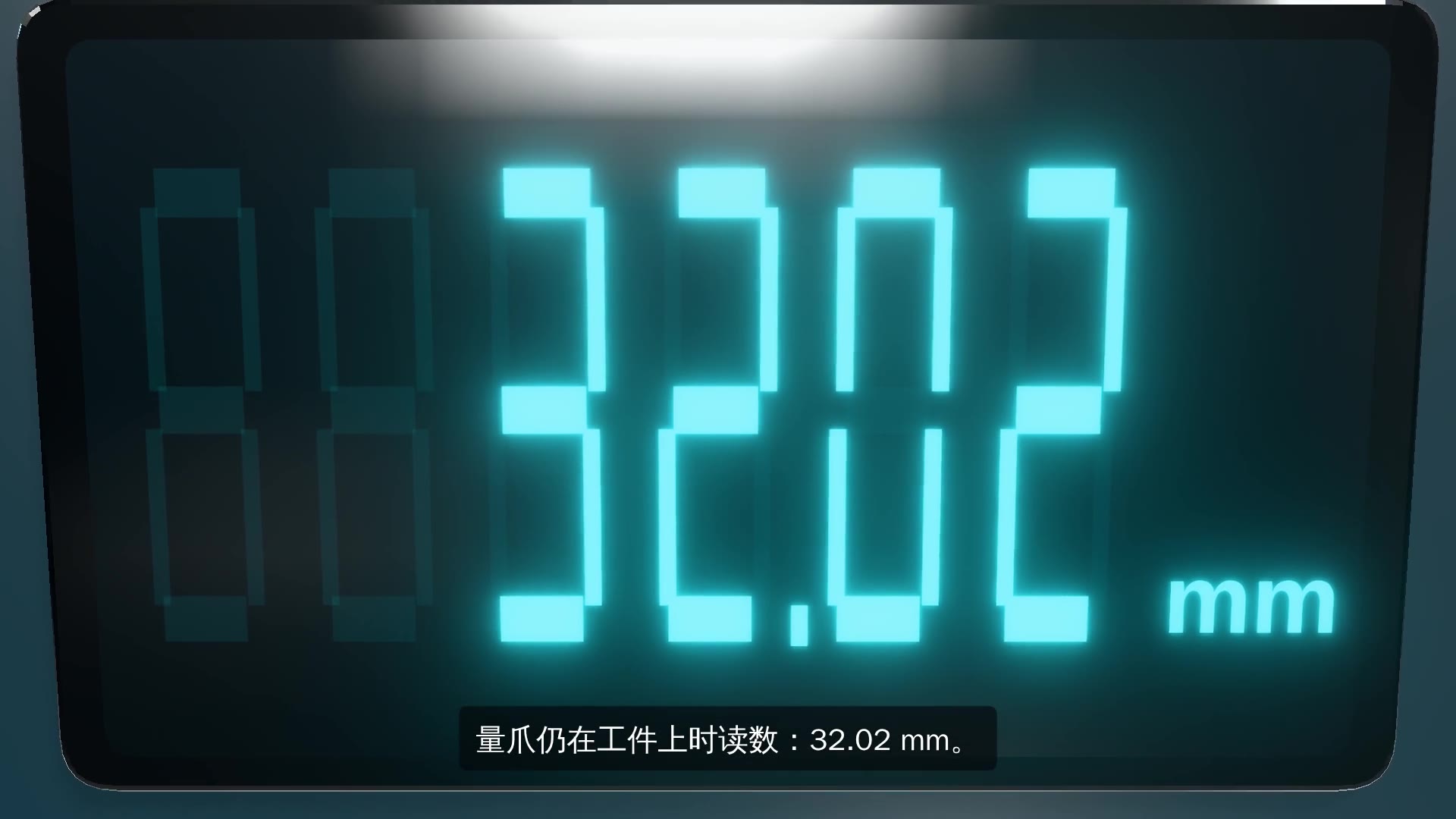

• 数显卡尺数显卡尺测台阶轴（读数视角）

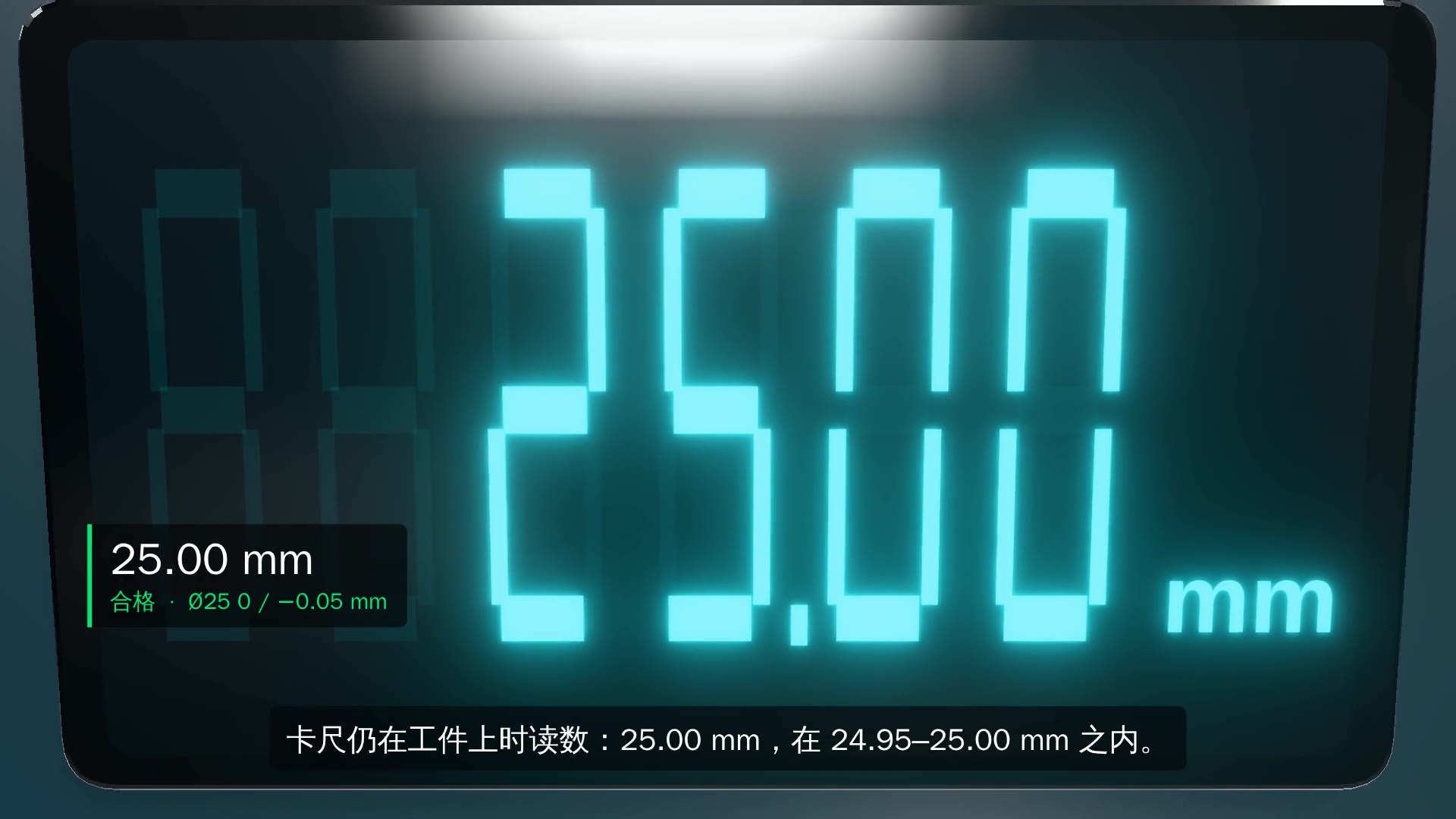

• 数显卡尺数显卡尺测 Ø12 ±0.03 销
• 数显卡尺 · 错误用法错误用法：数显卡尺未按 ORIGIN 归零

第 5 课

测常见工件

在真实尺寸的工件上测轴、孔、法兰和深度。

学完你能

• 按特征选外测量爪、内测量爪或深度尺。
• 卡尺与被测特征保持垂直。
• 把读数与图纸尺寸对照。

在实训室中学这一课 → 读讲解：常见工件怎么测

看演示 · 0:28

在实训室中练习

• 数显卡尺测量 Ø25 轴外径
• 数显卡尺测量轴套内孔
• 数显卡尺测量法兰外径
• 数显卡尺测量盲孔深度

第 6 课

避开常见错误

认出让读数出错的常见错误并改正。

学完你能

• 明白量爪歪斜为什么使外径读数偏大。
• 擦净量爪和工件：异物会叠加到读数里。
• 用均匀的力合拢；测内孔要通过孔的中心。

在实训室中学这一课 → 读讲解：卡尺测量误差及避免方法

看演示 · 0:38

在实训室中练习

• 数显卡尺 · 错误用法错误用法：卡尺倾斜测轴
• 数显卡尺 · 错误用法错误用法：量爪测量面有切屑
• 数显卡尺 · 错误用法错误用法：测量力过大
• 数显卡尺 · 错误用法错误用法：内测量爪偏离孔中心

第 7 课

按公差判定合格

判断测得的尺寸是否在公差范围内。

学完你能

• 由公称尺寸和极限偏差算出上、下极限尺寸。
• 把读数与上、下极限比较。
• 无效读数不算结果，更不能算合格。

在实训室中学这一课 → 读讲解：公差配合入门

看演示 · 0:28

在实训室中练习

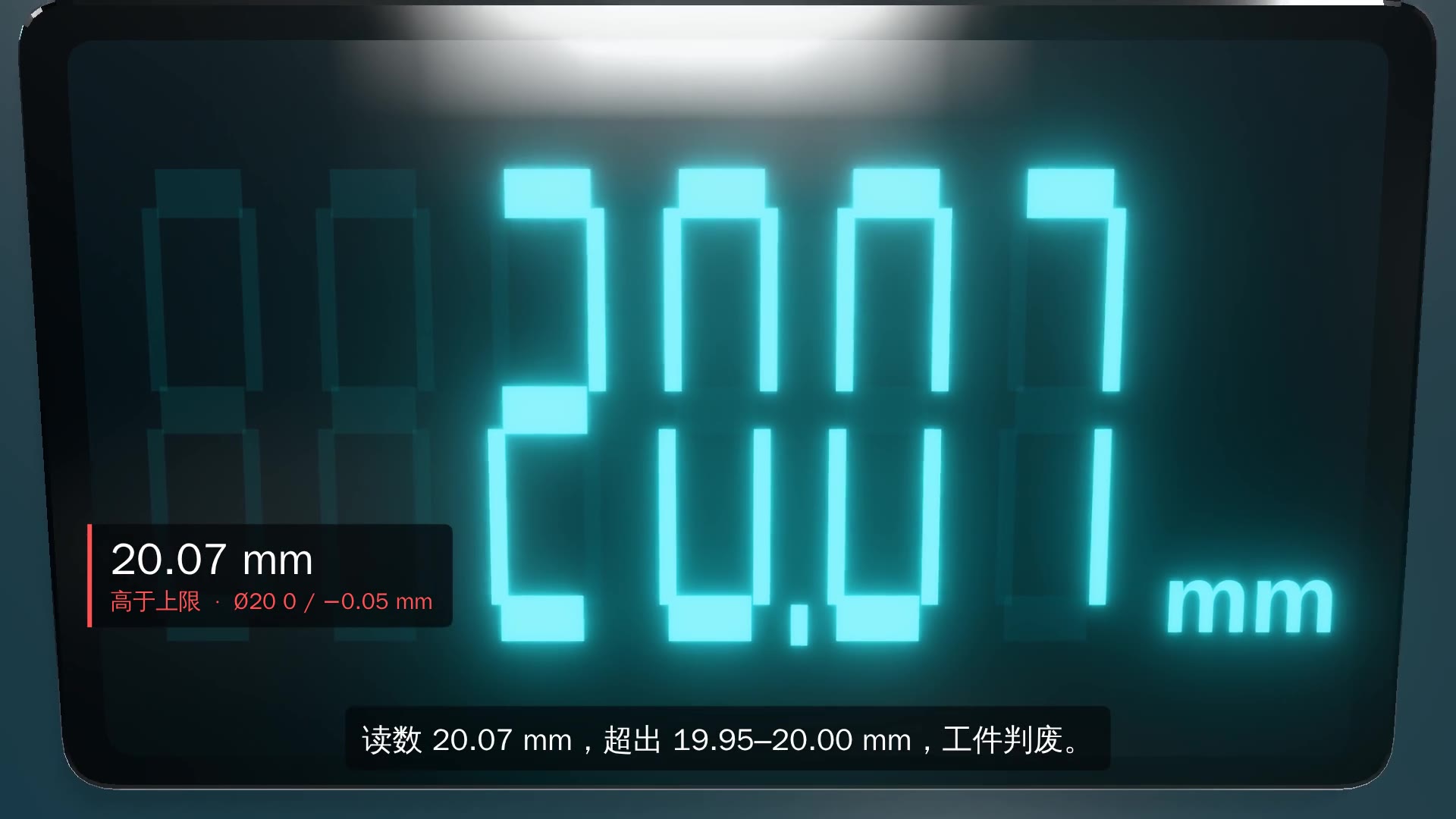

• 数显卡尺判定超差的轴（不合格）
• 数显卡尺判定铰大的齿轮内孔（不合格）
• 数显卡尺判定钻浅的盲孔（不合格）

第 8 课

给工件定测量方案

决定每个特征用什么量具、按什么顺序测。

学完你能

• 列出图纸上的特征和公差。
• 选误差相对公差足够小的量具。
• 知道什么时候卡尺不够用。

在实训室中学这一课 → 读讲解：工件怎么测量

看演示 · 0:28

在实训室中练习

• 数显卡尺测量 Ø25 轴外径
• 数显卡尺测量 Ø35 键槽轴外径
• 数显卡尺测量盲孔深度
