英制游标卡尺怎么读

5 分钟阅读更新于

要点

0.001 in 的英制游标卡尺，读数由四部分相加：整英寸；整英寸之后每个数字格 0.100 in；最后一个数字格之后每个小格 0.025 in；对齐的游标格数 × 0.001 in。例如 1 + 0.200 + 0.025 + 13 × 0.001 = 1.238 in。分数游标读法相同，尺身按 1/16 in 读，游标每格 1/128 in。

本页目录
  1. 25 格游标为什么能读到 0.001 in？
  2. 英制游标卡尺怎么读数？
  3. 哪些读法会读错？
  4. 1/128 in 的分数游标怎么读？
  5. 0.001 in 是多少毫米？
  6. 读数正好落在极限上怎么办？
  7. 英制卡尺依据什么标准？
  8. 在 KELIBRON 中练习
  9. 参考资料
  10. 完整复现
  11. 在实训室中练习
  12. 常见问题

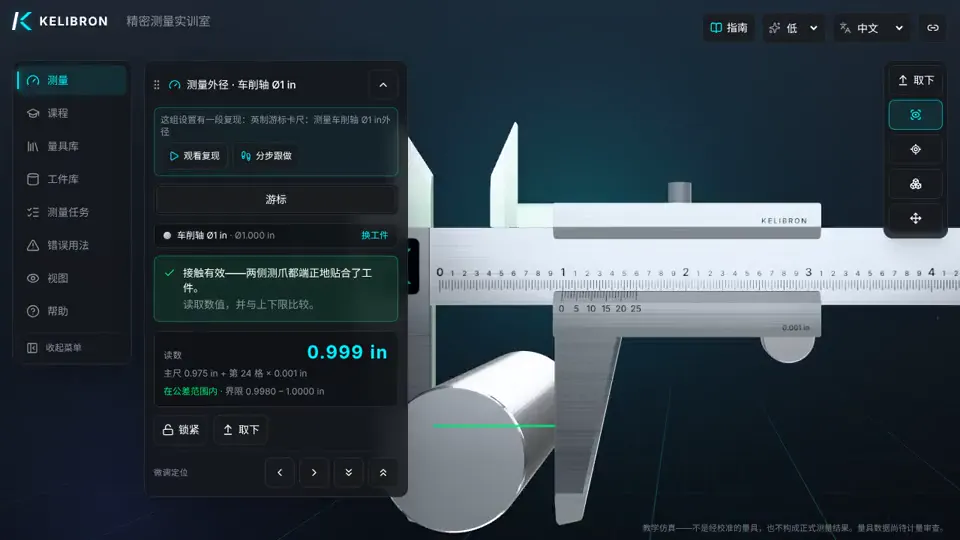

实训画面在 Ø1.000 in 轴上读英制游标卡尺（读数视角）在实训室中打开 →

25 格游标为什么能读到 0.001 in？

因为游标一格比主尺一格（或两格）短 0.001 in。尺身按 0.025 in 分度：每英寸 40 小格，每 0.100 in 标一个数字。KELIBRON 实训室里的这把卡尺，游标 25 格与主尺 24 格等长，共 0.600 in：游标一格 0.600 ÷ 25 = 0.024 in，0.025 − 0.024 = 0.001 in。

也有把游标拉长的排法。印度钳工课程教材（NIMI）给的是游标 25 格对主尺 49 格，49 × 0.025 = 1.225 in：游标一格 0.049 in，与主尺两格 0.050 in 比较，分度值同样是 0.001 in；它还给了 50 格游标对 49 个 0.050 in 的例子。长游标的刻线间距更大，读法不变。

主尺一格游标格数游标长度游标一格分度值
0.025 in25 格24 × 0.025 = 0.600 in0.024 in0.025 − 0.024 = 0.001 in
0.025 in25 格49 × 0.025 = 1.225 in0.049 in2 × 0.025 − 0.049 = 0.001 in
0.050 in50 格49 × 0.050 = 2.450 in0.049 in0.050 − 0.049 = 0.001 in

英制游标卡尺怎么读数？

先读游标零线左边的尺身，再加游标。

  1. 整英寸：游标零线左边最后一个大的英寸数字。
  2. 十分之一英寸：这个整英寸之后每过一个数字格，加 0.100 in。
  3. 小格：最后一个数字格之后每过一个小格，加 0.025 in（最多三格：0.025、0.050、0.075）。
  4. 游标：找出与尺身刻线对齐的那一条游标线，格数 × 0.001 in。游标线从 0 到 25，这一项在 0.000 到 0.024 in 之间。
  5. 四项相加，不在刻线之间估读。
  • NIMI 教材的例子：游标零线过了 1 in，又过了两个数字格和一个小格，第 13 条游标线对齐：1.000 + 0.200 + 0.025 + 0.013 = 1.238 in。
  • 过了 1 in、两个数字格和三个小格（共 51 个小格，1.275 in），第 12 条对齐：1.275 + 0.012 = 1.287 in。
  • 游标零线正压在尺身刻线上时，游标这一项为零：1.300 in 读作 1.300 + 第 0 格。

哪些读法会读错？

下面三种读错，都发生在已经找对游标线之后。

读错的方式把 1.238 in 写成差多少
漏数小格1.000 + 0.200 + 0.013 = 1.213 in−0.025 in
小格当成 0.010 in1.000 + 0.200 + 0.010 + 0.013 = 1.223 in−0.015 in
游标格数当成百分位1.000 + 0.200 + 0.025 + 0.13 = 1.355 in+0.117 in

检查办法：尺身部分的读数，末三位只能是 000、025、050 或 075；游标加上的量小于 0.025 in。

1/128 in 的分数游标怎么读？

尺身按十六分之一英寸读，加上对齐游标格数 × 1/128 in，再约分。KELIBRON 的公制游标卡尺上半部分是英制刻度：尺身每格 1/16 in，游标 8 格共长 15/16 in。游标一格 15/128 in，比尺身两格（16/128 in）短 1/128 in，所以读到 1/128 in。

  1. 读游标零线左边最后一条 1/16 in 刻线，写成英寸的分数。
  2. 加上对齐的游标格数（0 到 7）× 1/128 in。
  3. 通分到 128 分之几，再约分。

例：游标零线刚过 1 in，第 6 条对齐：1 + 6/128 = 1 3/64 in，即 1.046875 in。一根 1 3/8 in 的圆棒，尺身读 1 6/16、游标第 0 格，6/16 约分为 3/8。

0.001 in 是多少毫米？

1 in 准确等于 25.4 mm，所以 0.001 in = 0.0254 mm，1/128 in = 0.1984375 mm（约 0.2 mm）。

可见 0.001 in 的游标比 0.02 mm 的公制游标略粗，1/128 in 的游标比 0.02 mm 的粗约十倍，比 0.001 in 的粗约八倍。整个读数换成毫米，乘以 25.4 即可：1.238 in × 25.4 = 31.4452 mm。完整对照见英寸毫米对照表。

读数正好落在极限上怎么办？

这时 0.001 in 的卡尺判断不了合格与否，要换分辨力更高的量具。KELIBRON 的练习销就是这种情况：图纸 Ø0.500 ±0.001 in，上极限尺寸 0.501 in，实际做成 0.5013 in。

英制游标卡尺读出 0.501 in，正好等于上极限尺寸。实训室按量化到刻度之前的测得值判定，所以判它超差（偏大）。实训室里能分辨 0.0001 in 的 0–1 in 游标千分尺（OM-1INV）测同一根销，读 0.5013 in，判超差：分辨力更高的量具判得出卡尺判不了的结果。实际工作中，靠近极限的读数怎么判，取决于所用的判定规则，见测量不确定度和按公差选量具。

英制卡尺依据什么标准？

美国用 ASME B89.1.14《Calipers》（2018 年版，2023 年复审确认）。ASME 对它的说明是：规定游标、带表、电子数显和专用卡尺的规格、检验与校准要求，作为 ISO 13385-1（卡尺的设计与计量特性）的补充，不与之冲突。

游标的分度值只说明分辨力，不说明准确度。允许误差要按标准或这把卡尺的校准证书取。

在 KELIBRON 中练习

实训室有一把英制游标卡尺（VC-6IN）：量程 0–6 in，尺身 0.025 in 分度，游标 25 格共 0.600 in，读到 0.001 in。它只显示英寸，单位不能切换成毫米。配套四件按英寸标注的练习工件：Ø1.000 0/−0.002 in 的轴（实际 0.9985 in，正好在两格之间，卡尺显示 0.999 in，合格）、上面那根 Ø0.500 ±0.001 in 的销、孔径 0.750 +0.002/0 in 的衬套，以及练分数刻度用的 Ø1 3/8 ±1/64 in 圆棒。公制游标卡尺的读数面板会把 1/128 in 读数同时写成分数和小数，例如 1 3/64 in（1.0469 in）。

实训室还有英制带表卡尺（DL-6IN，0.001 in）和两把 0–1 in 千分尺（0.001 in 与 0.0001 in）。这些英制量具和工件的数据在计量审签前都是草案（draft）。

参考资料

  1. ASME B89.1.14-2018 (R2023) — Calipers · ASME
  2. ISO 13385-1:2019 — Geometrical product specifications (GPS) — Dimensional measuring equipment — Part 1: Design and metrological characteristics of callipers · ISO
  3. NIST Handbook 44, Specifications, Tolerances, and Other Technical Requirements for Weighing and Measuring Devices, Appendix C: General Tables of Units of Measurement · NIST
  4. NIMI / DGT, Fitter — Related Theory for Exercise 1.2.35: vernier calipers, the British system of measurement, reading vernier calipers and micrometers with inch graduations (Production & Manufacturing), pp. 100–102 · National Instructional Media Institute, Directorate General of Training (India)
  5. NCERT, Laboratory Manual Physics Class XI, Experiment 1: Use of Vernier Callipers (least count, zero error and its correction) · NCERT

这些来源怎样用、怎样核对，见关于 KELIBRON。

完整复现

在实训室观看 → 分步跟做 →

由实训室按领域命令复现；读数与判定来自测量模型。

在实训室中练习

常见问题

英制游标卡尺的分度值是多少？

十进制英制游标读到 0.001 in，不论是 25 格游标配 0.025 in 尺身，还是 50 格游标配 0.050 in 尺身。KELIBRON 公英双刻度卡尺上的分数游标读到 1/128 in。

英制游标卡尺怎么读？

整英寸 + 每个数字格 0.100 in + 每个小格 0.025 in + 对齐游标格数 × 0.001 in。例：1 + 0.200 + 0.025 + 0.013 = 1.238 in。

0.001 英寸等于多少毫米？

0.0254 mm，因为 1 英寸准确等于 25.4 mm。

卡尺上的 1/128 英寸怎么读？

尺身按 1/16 in 读，加对齐游标格数 × 1/128 in，再约分：1 in + 6/128 = 1 3/64 in。
