千分尺怎么读：固定套管、微分筒、0.01 mm 读数、校零与测力装置

千分尺怎么读

2 分钟阅读更新于 2026-10-08

要点

外径千分尺的分度值为 0.01 mm：测微螺杆螺距 0.5 mm，微分筒一周 50 格，每格 0.5 / 50 = 0.01 mm。读数 = 固定套管上的整毫米和半毫米 + 微分筒格数 × 0.01 mm。使用前检查零位，测量时用测力装置（棘轮）合拢，保证每次测量力一致。

结构

尺架、测砧（固定）和测微螺杆（移动）上的两个测量面，带毫米刻线和半毫米刻线的固定套管，刻有 50 格的微分筒，保证测量力恒定的测力装置（棘轮或摩擦微分筒），以及锁紧装置。外径千分尺按 25 mm 分档：0～25、25～50、50～75 mm 等。

例：露出 7 mm，未露出半毫米线，微分筒对 28 格 → 7.28 mm。例：露出 7 mm 且露出半毫米线，微分筒对 28 格 → 7.5 + 0.28 = 7.78 mm。最常见的错误是漏看或误判半毫米线：微分筒读数接近 0 时，要看清半毫米线是否刚刚露出。

带游标的千分尺在固定套管上加游标，可读到 0.001 mm；数显千分尺显示 0.001 mm。中学物理中通常再估读一位（见物理长度测量一文）。

用软纸擦净测量面，0～25 mm 千分尺用测力装置直接合拢，25～50 mm 及以上用随附的校对用量杆，检查微分筒“0”是否对准基准线。有少量偏差时，用随附的专用扳手转动固定套管调整，按说明书操作。

擦净工件和测量面，手持尺架上的隔热装置（手温会使尺架膨胀），先转微分筒使测微螺杆接近工件，再转测力装置直到打滑几下。测量轴线要与被测面垂直：测轴时轻轻摆动找到真实直径。在几个位置测量，检查圆度时还要在两个方向测。与卡尺不同，千分尺符合阿贝原则：标尺与被测长度在同一直线上。

0～25 mm 千分尺的最大允许误差一般为几微米（按标准和等级不同，常见 ±2～4 µm，以规格为准），约比 150 mm 卡尺好 5～10 倍。所以几十微米级的公差要用千分尺测量（见量具选择）。相关标准：国际 ISO 3611；国内 GB/T 1216（产品）与 JJG 21（检定规程）。

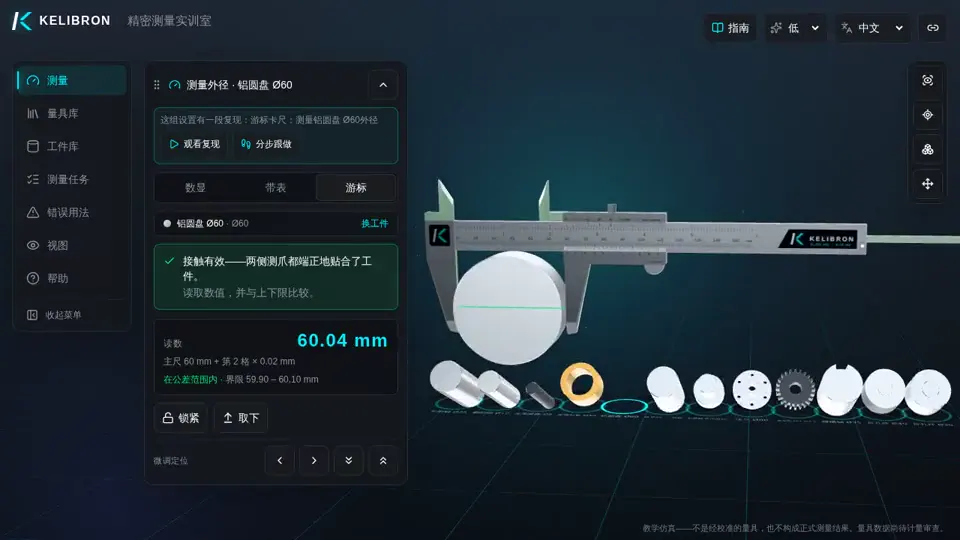

实训室目前只有卡尺，千分尺在规划中。通用要点是相通的：清洁、校零、与工件垂直、轻而恒定的测量力、按分度值读数——可以先用下面的卡尺场景练习。

ISO 3611:2023 — Geometrical product specifications (GPS) — Dimensional measuring equipment — Design and metrological characteristics of micrometers for external measurements (按编号引用，无公开页面) · ISO
GB/T 1216-2018《外径千分尺》 (按编号引用，无公开页面) · 国家市场监督管理总局、国家标准化管理委员会
JJG 21-2008《千分尺检定规程》 (按编号引用，无公开页面) · 国家质量监督检验检疫总局

千分尺的分度值是多少？

普通外径千分尺为 0.01 mm（螺距 0.5 mm、微分筒 50 格）；带游标或数显的千分尺为 0.001 mm。

为什么要用测力装置（棘轮）？

测力装置在设定扭矩下打滑，每次测量力都一样；直接拧微分筒容易用力过大，使工件和尺架变形几微米。

实训室目前还没有这种量具。清洁、校零、放正、轻而均匀用力、按分度值读数这些通用要点，可以先用实训室里的卡尺练习。
